文件格式：zip

文件大?。?2.95MB

施工詳圖：10張以上

方案類型：基坑開挖支護

本資料為：[國企]商務酒店10.05m深基坑施工方案附圖紙，格式為word+dwg，共130頁施工方案，附施工詳圖，節點清晰，同類工程可下載參考。

一、工程概況：

本場地西側原為鄉鎮企業廠區，東側原為農田。場地已完成整平工作，整平后場地地勢較為平坦，地面標高約4.4～4.7m。

本工程重要性等級為二級，環境保護等級為二級，按照住建部文件《危險性較大的分部分項工程安全管理規定》住建部令第37號要求，該深基坑屬于超過一定規模的危險性較大的分部分項工程范圍，按管理辦法相關條款組織技術人員編制專項施工方案。

地下水類型主要為松散巖類孔隙水?？紫端葱纬蓵r代、成因和水理特征可劃分為潛水含水層、承壓含水層。本場地勘探深度范圍內涉及地下水類型主要有淺部土層的潛水和第⑦層中的第Ⅰ承壓水（遍布）。

基坑周邊圍護設計方案：B區被動土加固、深坑加固施工，A區立柱樁、三軸止水、排樁施工，C區工程樁（含立樁）施工。

二、支撐系統：

水平支撐：基坑圍護設計水平支撐梁設置兩道，圍護結構頂部設置壓頂梁。本工程支撐及壓頂梁采用現澆鋼筋混凝土，混凝土強度為C30。支撐布置形式采用對撐、角撐、邊桁架布置，混凝土設計強度等級為C35。第一道支撐分布范圍布置施工棧橋。

豎向支撐：本基坑臨時鋼立柱采用由等邊角鋼4L140×14綴板焊接而成的型鋼格構柱，截面為480mm×480mm。型鋼型號為Q235B，鋼立柱插入立柱樁（鉆孔灌注樁）中不少于3m，鋼立柱在穿越底板的范圍內需設置止水片。立柱樁采用直徑?650鉆孔灌注樁（上部3m擴頸為800mm），有效樁長25m，樁端持力層進入第⑦層，立柱樁充分利用工程樁。

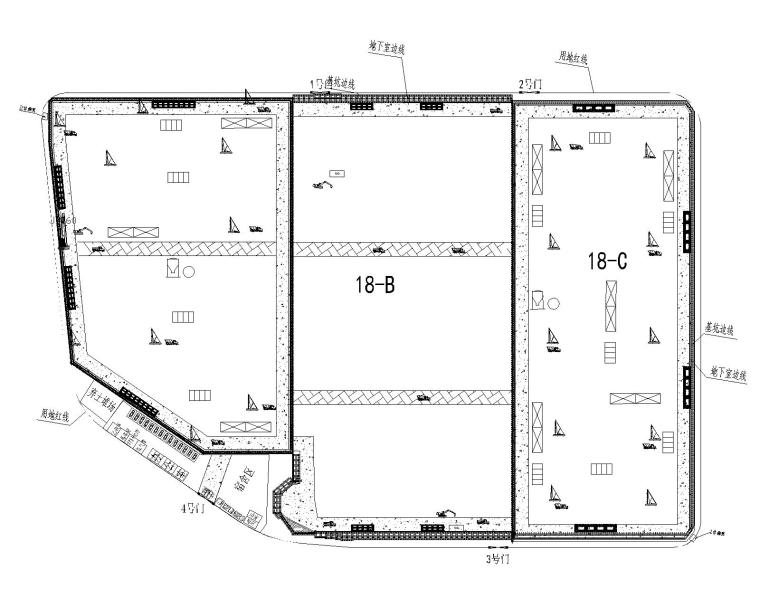

三、相關圖片：
