大型城市綜合體塔吊基礎施工方案
- 下載數量：1
- 上傳日期：2022/3/11
- 附件大?。?.96MB
下載
添加收藏
wenku|17353
文件格式：zip
文件大?。?.96MB
地基處理方法：換填墊層法
地基類型：注漿地基
施工詳圖：5張以下
方案類型：地基處理
本資料為：[國企]大型城市綜合體塔吊基礎施工方案，格式為pdf，施工方案共30頁+塔吊說明書108頁+預埋螺栓基礎圖，同類工程可下載參考。
一、工程概況：
xx廣場項目分為 A、B 兩個地塊，A 地塊主要為商業綜合體、寫字樓、酒店；B 地塊為住宅、底商。是集購物、休閑、娛樂、餐飲、商務、社交于一體的一站式大型城市綜合體。其占地 256 畝，總建筑面積 88.6 萬 M2，其中地上 71.9 萬 m2，地下 16.7 萬 m2。
原始地貌為剝蝕殘丘，現場地已基本挖填方平整，整體場地標高由北往南分階梯降低，標高在 44.2-56.2m 之間。
雜填土層和粘性土層均為弱透水層，沖積圓礫為強透水層。其潛水主要賦存在圓礫中，受湘江水補給，水量較豐富。場地穩定地下水位埋深為 6.90~8.60 米，標高為 59.22~60.88 米。

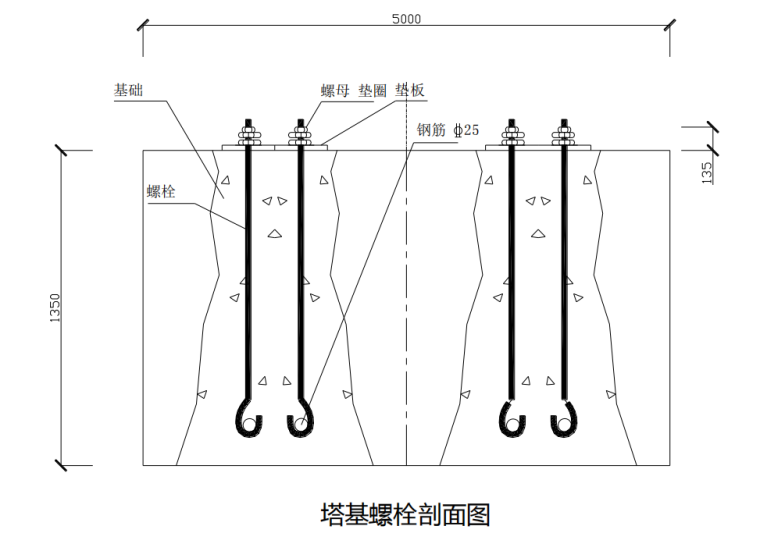

該塔吊主要針對本工程 B 地塊 C 組團 8#棟施工，塔吊安裝高度約為 110 米,基礎尺寸為：5000*5000*1350，混凝土強度等級 C35?；A配筋為上下兩層縱橫向布置主筋 C25@200，拉筋 C12＠400；采用承臺基礎（矩形板式基礎）的形式作為塔吊的承重構件,地基為天然地基，承臺基礎下澆注 100 厚 C15 砼墊層。
二、相關圖片：
